SDR merupakan salah satu spesifikasi penting pada pipa HDPE yang sering muncul dalam katalog produk. Memahami SDR membantu proses pemilihan pipa yang sesuai dengan kebutuhan sistem perpipaan.
Nilai SDR berkaitan erat dengan dimensi pipa dan kemampuannya dalam menahan tekanan kerja. Artikel ini membahas pengertian SDR, cara menghitungnya, serta kaitannya dengan pemilihan pipa yang tepat.
Apa itu SDR (Standard Dimension Ratio)?
SDR atau Standard Dimension Ratio merupakan angka yang menunjukkan perbandingan antara diameter luar pipa dengan ketebalan dindingnya. Angka ini menjadi salah satu parameter standar yang digunakan dalam industri perpipaan untuk mengklasifikasikan dimensi pipa.
Fungsi SDR pada pipa adalah membantu menentukan proporsi antara ukuran diameter dan ketebalan dinding secara konsisten, sehingga pipa dengan SDR yang sama akan memiliki karakteristik dimensi yang sebanding meskipun diameternya berbeda.
SDR menjadi parameter penting dalam desain perpipaan karena berkaitan langsung dengan kemampuan pipa menahan tekanan internal. Parameter ini digunakan bersama dengan jenis material PE untuk menentukan kelas tekanan atau PN (Pressure Nominal) suatu pipa.

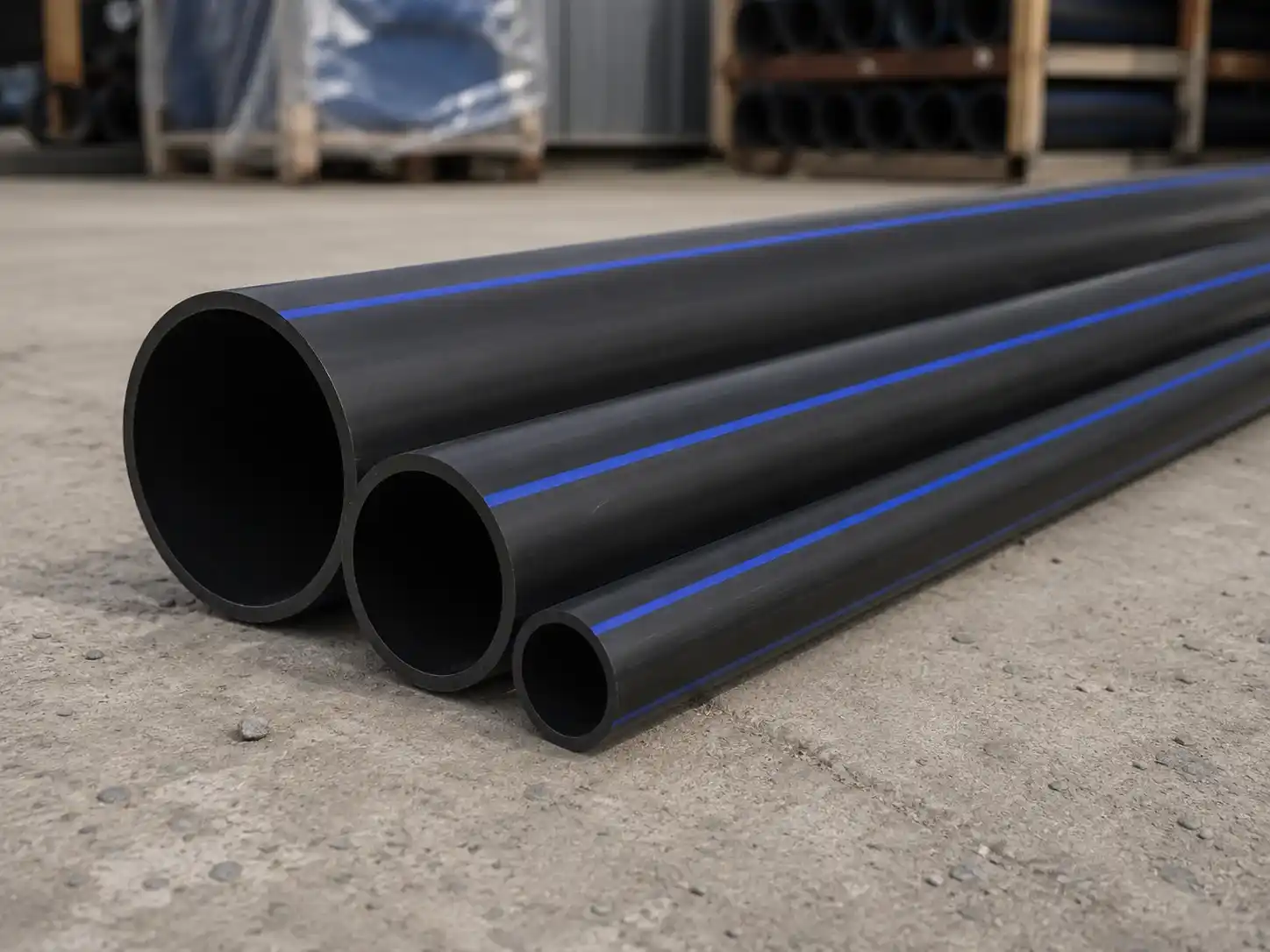

Nilai SDR berhubungan langsung dengan dimensi pipa, khususnya pada aspek ketebalan dinding. Pipa dengan diameter luar yang sama namun SDR berbeda akan memiliki ketebalan dinding dan diameter dalam yang berbeda pula.
Bagaimana Cara Menghitung SDR?
Perhitungan SDR menggunakan rumus yang cukup sederhana namun perlu dipahami komponennya secara tepat.
Rumus SDR
Rumus yang digunakan untuk menghitung SDR adalah sebagai berikut:
SDR = Dn / en
Penjelasan Setiap Komponen
Setiap simbol pada rumus tersebut mewakili komponen dimensi pipa yang perlu diketahui terlebih dahulu.
- SDR (Standard Dimension Ratio): Hasil perbandingan antara diameter luar dan ketebalan dinding pipa, dinyatakan tanpa satuan.
- Dn (diameter nominal): Diameter luar pipa yang dinyatakan dalam satuan milimeter (mm).
- en (ketebalan dinding nominal): Ketebalan dinding pipa yang dinyatakan dalam satuan milimeter (mm).
Contoh Perhitungan Sederhana
Sebagai gambaran, misalkan sebuah pipa HDPE memiliki diameter luar (Dn) sebesar 110 mm dan ketebalan dinding (en) sebesar 10 mm. Perhitungan SDR-nya adalah sebagai berikut:
- SDR = Dn / en
- SDR = 110 / 10
- SDR = 11
Hasil tersebut menunjukkan bahwa pipa tersebut memiliki spesifikasi SDR 11, yang kemudian menjadi acuan dalam menentukan kelas tekanan pipa sesuai dengan jenis material PE yang digunakan.
Apa Arti Nilai SDR pada Pipa HDPE?
Nilai SDR memiliki makna teknis yang perlu dipahami sebelum menentukan spesifikasi pipa.
- Semakin kecil angka SDR, semakin tebal dinding pipa terhadap diameternya, sehingga pipa cenderung mampu menahan tekanan kerja lebih tinggi.
- Semakin besar angka SDR, semakin tipis dinding pipa terhadap diameternya, sehingga pipa umumnya digunakan pada sistem dengan tekanan kerja lebih rendah.
- Nilai SDR memengaruhi kemampuan pipa menahan tekanan internal karena berkaitan langsung dengan ketebalan dinding yang menahan beban tekanan air di dalamnya.
- Pemilihan SDR perlu disesuaikan dengan kebutuhan aplikasi, mengingat setiap sistem perpipaan memiliki tekanan kerja dan kondisi operasional yang berbeda.
Hubungan SDR dengan PN dan Material PE
Nilai SDR tidak dapat dipisahkan dari dua parameter lain, yaitu kelas tekanan (PN) dan jenis material PE yang digunakan.
SDR dan Kelas Tekanan (PN)
PN atau Pressure Nominal menunjukkan tekanan kerja maksimum yang mampu ditahan oleh pipa. Nilai SDR dan PN saling berkaitan, karena kombinasi keduanya bersama jenis material PE menentukan batas tekanan operasional suatu pipa.
SDR dan Material PE80
Material PE80 memiliki nilai Minimum Required Strength (MRS) yang lebih rendah dibandingkan PE100, sehingga pada nilai SDR yang sama, pipa berbahan PE80 umumnya memiliki kelas tekanan (PN) yang lebih rendah.
SDR dan Material PE100
Material PE100 memiliki kekuatan mekanis lebih tinggi, sehingga pada nilai SDR yang sama, pipa berbahan PE100 mampu menahan tekanan kerja lebih besar dibandingkan PE80.
Mengapa SDR Tidak Bisa Dipisahkan dari Spesifikasi Material
SDR hanya menunjukkan proporsi dimensi pipa, sedangkan kemampuan menahan tekanan sebenarnya ditentukan oleh kombinasi SDR dengan jenis material PE yang digunakan. Kedua parameter ini perlu dipertimbangkan bersama agar spesifikasi pipa sesuai dengan kebutuhan tekanan kerja sistem.
Bagaimana Memilih SDR yang Tepat?
Pemilihan SDR yang tepat perlu mempertimbangkan beberapa hal berikut.
- Sesuaikan nilai SDR dengan tekanan kerja sistem perpipaan yang direncanakan.
- Perhatikan spesifikasi proyek, termasuk standar teknis yang dipersyaratkan oleh pemilik proyek atau regulasi yang berlaku.
- Konsultasikan kebutuhan teknis dengan produsen atau engineer agar spesifikasi pipa sesuai dengan kondisi lapangan.
- Gunakan produk yang telah memenuhi standar yang dipersyaratkan agar keandalan sistem perpipaan tetap terjaga.
- Jangan hanya mempertimbangkan ketebalan dinding, karena faktor material PE dan kelas tekanan (PN) juga perlu diperhitungkan secara bersamaan.
Konsultasikan Spesifikasi SDR Pipa HDPE Anda bersama ALVApipe!
Agar sistem perpipaan berfungsi optimal dan tahan lama, pemilihan SDR perlu disesuaikan dengan material PE dan kelas tekanan (PN) yang dibutuhkan aplikasi.
PT Alpha Cikupa Makmur melalui brand ALVApipe memproduksi pipa air HDPE berbahan PE 100 bersertifikasi SNI 4829.2:2015, tersedia dalam diameter OD 20 mm hingga 250 mm dengan pilihan kelas tekanan SDR 11 (PN 16), SDR 13.6 (PN 12.5), SDR 17 (PN 10), SDR 21 (PN 8), hingga SDR 26 (PN 6.3).
Dengan pilihan SDR yang lengkap, kebutuhan teknis berbagai jenis proyek distribusi air, irigasi, industri, hingga pertambangan bisa dipenuhi dari satu sumber yang sama.
Tidak yakin SDR berapa yang paling tepat untuk proyek Anda? Tim ALVApipe siap membantu menentukan spesifikasi sesuai kondisi dan kebutuhan sistem perpipaan Anda.
Yuk, hubungi tim ALVApipe sekarang melalui WhatsApp +6287726663295 untuk mendapatkan penawaran terbaik pipa air HDPE bersertifikasi SNI untuk kebutuhan stok toko Anda!
