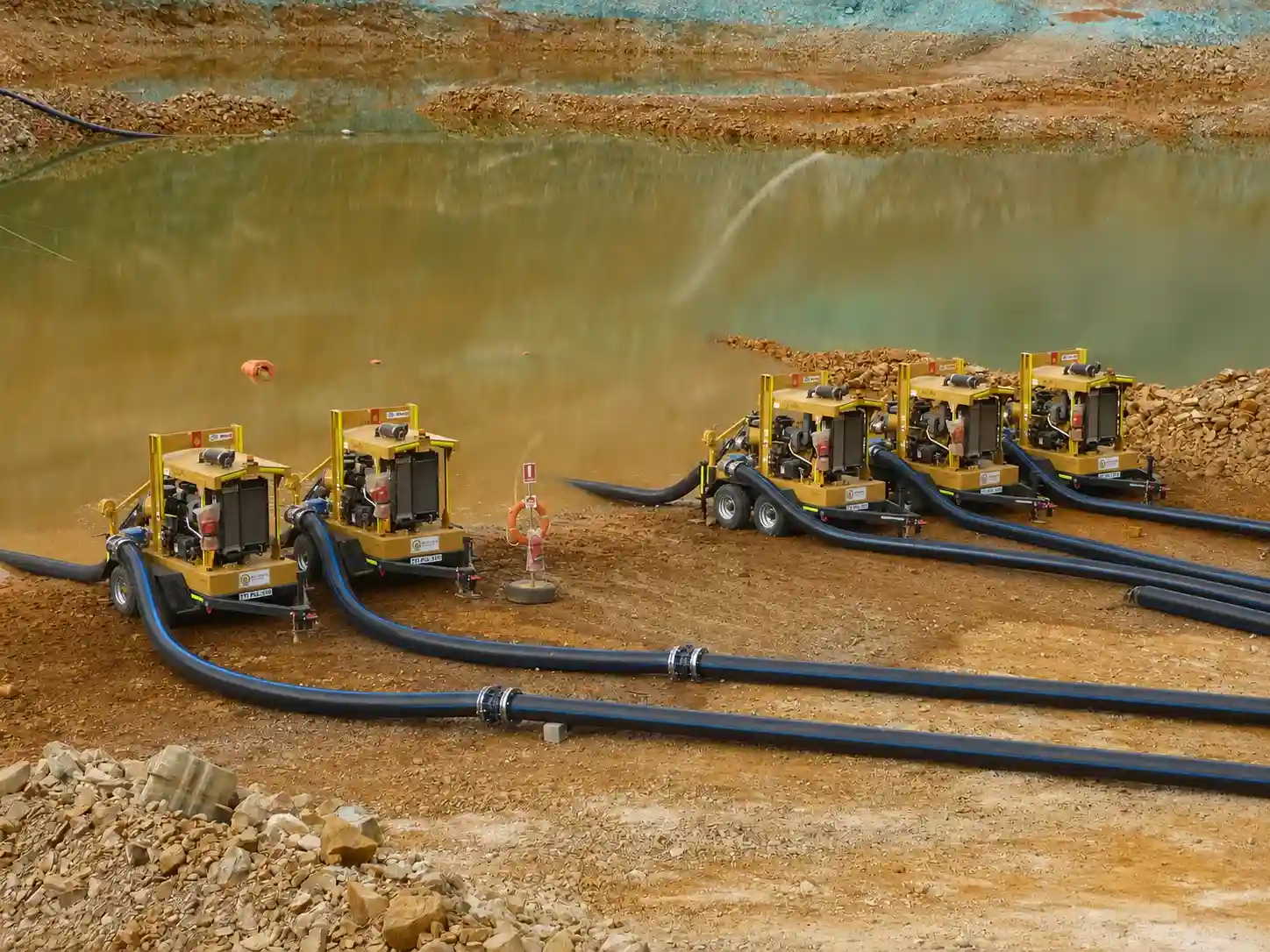

Debit air limpasan menjadi salah satu dasar utama dalam merancang sistem dewatering pada area pertambangan terbuka. Perhitungan yang kurang tepat dapat menyebabkan kapasitas pompa dan jaringan pipa tidak sesuai dengan kebutuhan lapangan, sehingga risiko genangan air pada area kerja meningkat.
Desain sistem dewatering yang terlalu besar juga berpotensi meningkatkan biaya investasi dan operasional secara signifikan. Artikel ini membahas konsep dasar cara menghitung debit air limpasan, faktor-faktor yang memengaruhinya, serta langkah lanjutan setelah nilai debit diketahui.
Cara Menghitung Debit Air Limpasan dengan Metode Rasional
Metode Rasional merupakan salah satu pendekatan yang paling umum digunakan dalam menghitung debit air limpasan pada area pertambangan. Metode ini dipilih karena perhitungannya relatif sederhana namun cukup representatif untuk memperkirakan volume air yang masuk ke area tambang saat hujan turun.
Rumus Metode Rasional
Perhitungan debit air limpasan dengan Metode Rasional menggunakan rumus berikut:
Q = 0,278 × C × I × A
Angka 0,278 merupakan konstanta konversi satuan yang digunakan agar hasil akhir debit air limpasan terukur dalam meter kubik per detik (m³/detik).
Penjelasan Setiap Variabel
Setiap huruf pada rumus tersebut mewakili variabel yang perlu dihitung atau ditentukan terlebih dahulu.
- Q (debit limpasan) — volume air yang mengalir ke permukaan dalam satuan meter kubik per detik (m³/detik).
- C (koefisien limpasan) — angka yang menggambarkan seberapa besar air hujan berubah menjadi aliran permukaan, ditentukan berdasarkan jenis dan kondisi permukaan lahan.
- I (intensitas curah hujan) — jumlah curah hujan yang jatuh dalam kurun waktu tertentu, biasanya dihitung dalam milimeter per jam (mm/jam) menggunakan rumus Mononobe.
- A (luas catchment area) — luas daerah tangkapan hujan yang airnya mengalir menuju satu titik tertentu, dihitung dalam meter persegi (m²) atau kilometer persegi (km²).
Contoh Perhitungan Sederhana
Sebagai gambaran, misalkan sebuah area tambang memiliki koefisien limpasan (C) sebesar 0,2, intensitas curah hujan (I) sebesar 0,0000787 m³/detik, dan luas catchment area (A) sebesar 82.385,99 m². Perhitungan debit air limpasannya adalah sebagai berikut:
Q = 0,278 × C × I × A
Q = 0,278 × 0,2 × 0,0000787 × 82.385,99
Q = 0,360 m³/detik
Hasil tersebut menunjukkan volume air limpasan yang perlu ditangani oleh sistem dewatering pada area tambang tersebut. Nilai debit ini kemudian menjadi acuan dalam menentukan kapasitas pompa, dimensi sump, dan spesifikasi jaringan pipa yang dibutuhkan.
Faktor yang Memengaruhi Debit Air Limpasan
Nilai debit air limpasan tidak berdiri sendiri. Beberapa faktor lapangan turut menentukan besar-kecilnya volume air yang perlu dikelola oleh sistem dewatering.
- Intensitas curah hujan: Menggambarkan seberapa deras hujan turun dalam satuan waktu tertentu. Wilayah dengan intensitas hujan tinggi umumnya membutuhkan sistem dewatering dengan kapasitas lebih besar.
- Luas catchment area: Menentukan seberapa luas permukaan yang menyumbang aliran air menuju sump atau kolam pengendapan. Semakin luas catchment area, semakin besar potensi volume air yang masuk ke area tambang.
- Koefisien limpasan: Mencerminkan karakteristik permukaan lahan dalam menyerap atau meloloskan air hujan. Permukaan yang keras dan minim vegetasi cenderung memiliki koefisien limpasan lebih tinggi karena air lebih banyak mengalir di permukaan.
- Kondisi permukaan lahan: Jenis tanah, kepadatan lahan, dan keberadaan vegetasi memengaruhi seberapa besar air yang terserap ke dalam tanah. Lahan yang telah terbuka akibat aktivitas tambang umumnya memiliki daya serap air lebih rendah.
- Perubahan topografi akibat aktivitas tambang: Pembukaan lahan dan pembentukan jenjang tambang mengubah arah aliran air secara bertahap. Perubahan ini perlu dipantau berkala agar perhitungan debit tetap sesuai dengan kondisi kemajuan tambang terkini.
Setelah Debit Diketahui, Apa Langkah Selanjutnya?
1. Menentukan Kapasitas Pompa
Kapasitas pompa perlu disesuaikan dengan total debit air yang masuk ke area tambang, termasuk debit air limpasan, debit air hujan, dan debit air tanah. Pompa dengan kapasitas terlalu kecil berisiko tidak mampu mengeluarkan air secara optimal, sementara kapasitas berlebih dapat menambah beban biaya operasional.
2. Menentukan Diameter Pipa
Diameter pipa yang digunakan dalam jaringan dewatering perlu disesuaikan dengan debit air dan kecepatan aliran yang direncanakan. Pemilihan diameter yang tepat membantu menjaga efisiensi aliran air tanpa menimbulkan tekanan berlebih pada sistem perpipaan.
3. Menghitung Head Loss
Head loss atau kehilangan tekanan pada jaringan pipa dipengaruhi oleh panjang pipa, jumlah belokan, serta gesekan aliran air di dalam pipa. Perhitungan head total pompa yang mencakup head statis, head kecepatan, dan head gesekan diperlukan agar pompa yang dipilih mampu mengalirkan air hingga titik pembuangan akhir.
4. Menentukan Lokasi Sump
Sump berfungsi sebagai tempat penampungan sementara sebelum air dipompa keluar dari area tambang. Lokasi dan dimensi sump perlu dirancang berdasarkan volume air limpasan terbesar yang mungkin terjadi, termasuk saat kondisi hujan dengan durasi panjang.
5. Mengevaluasi Kapasitas Sistem Secara Keseluruhan
Setelah seluruh komponen ditentukan, evaluasi kapasitas sistem secara menyeluruh tetap diperlukan untuk memastikan pompa, pipa, dan sump dapat bekerja secara terintegrasi. Evaluasi berkala juga membantu mengantisipasi perubahan kondisi lapangan akibat kemajuan tambang atau perubahan pola curah hujan.
Mengapa Pemilihan Pipa Juga Berpengaruh terhadap Sistem Dewatering?
Perhitungan debit air limpasan juga perlu diimbangi dengan pemilihan spesifikasi pipa yang sesuai agar sistem dewatering dapat bekerja optimal.
Diameter pipa memengaruhi kapasitas aliran air yang dapat ditampung dan dialirkan menuju sump atau kolam pengendapan. Material pipa memengaruhi ketahanan terhadap kondisi operasional tambang, termasuk paparan cuaca, tekanan, serta kontak dengan material padat seperti lumpur dan pasir.
Head loss pada jaringan perpipaan dipengaruhi oleh desain sistem, mulai dari jumlah belokan hingga panjang total pipa yang digunakan. Spesifikasi pipa perlu disesuaikan dengan hasil perhitungan debit agar kapasitas sistem dewatering tetap sesuai dengan kebutuhan area tambang.
Pipa HDPE menjadi salah satu pilihan yang banyak digunakan pada sistem dewatering tambang karena karakteristiknya yang tahan terhadap tekanan dan kondisi lapangan yang keras. Setelah nilai debit diketahui, pemilihan pompa, diameter pipa, dan konfigurasi sistem perlu dirancang secara terpadu agar seluruh komponen bekerja optimal.
Rekomendasi Pipa untuk Dewatering Tambang dari ALVApipe
Mengacu pada praktik lapangan yang terdokumentasi dalam beberapa studi kasus tambang batubara terbuka di Indonesia, pipa HDPE ALVApipe bisa menjadi pilihan yang relevan untuk berbagai segmen sistem dewatering berikut ini:
- Jalur discharge utama bertekanan tinggi: Pipa HDPE ALVApipe OD 110 mm hingga 250 mm SDR 11 (PN 16) cocok untuk jalur discharge dari pit dalam ke kolam pengendapan dengan head total tinggi.
- Jalur distribusi bertekanan menengah: Pipa HDPE ALVApipe SDR 17 (PN 10) sesuai untuk jalur distribusi sekunder atau sistem dengan head lebih rendah.
- Lateral collection line: Pipa HDPE ALVApipe diameter kecil OD 20 mm hingga 63 mm cocok untuk saluran pengumpul air dari titik-titik terendah pit menuju sump utama.
PT Alpha Cikupa Makmur melalui brand ALVApipe memproduksi pipa air HDPE berbahan PE 100 bersertifikasi SNI 4829.2:2015, tersedia dalam diameter OD 20 mm hingga 250 mm dengan berbagai kelas tekanan SDR 11 hingga SDR 26.
Sebagai produsen langsung yang beroperasi sejak 1998, ALVApipe siap menjadi mitra pengadaan pipa HDPE untuk kebutuhan sistem dewatering tambang Anda.
